Le projecteur est un système d'éclairage pourvu d'un dispositif optique qui concentre la lumière sur une zone déterminée, et qui est utilisé pour produire de la lumière sur les scènes de spectacle, les plateaux de télévision et de tournage des films.



Catégories :

Scénographie - Technique cinématographique - Matériel de cinéma

Recherche sur Google Images :


Source image : www.aevas-sono.com
Cette image est un résultat de recherche de Google Image. Elle est peut-être réduite par rapport à l'originale et/ou protégée par des droits d'auteur.

Page(s) en rapport avec ce sujet :

  • Un projecteur est capable de réaliser une projection avec une... Il a une boîte qui sert de scène avec une lampe et une lumière lentille de Fresnel... (source : fr.tech-faq)

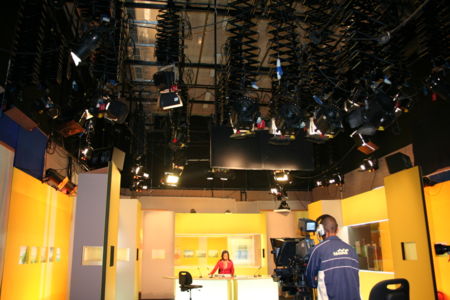

Les projecteurs assurant l'éclairage d'un plateau de Télé Réunion.

Le projecteur est un système d'éclairage pourvu d'un dispositif optique qui concentre la lumière sur une zone déterminée, et qui est utilisé pour produire de la lumière sur les scènes de spectacle, les plateaux de télévision et de tournage des films.

Principes

Le projecteur se compose d'une lampe, d'une optique et peut-être d'un réflecteur, la totalité étant protégé par une armature métallique. Leurs réglages et la façon de les utiliser sont différents selon l'effet recherché et la nature du modèle et des sources lumineuses employées : lampes tungstènes puis halogènes, enfin HMI et HDI.

Selon l'ambiance recherchée, le projecteur peut être employé de face, pour éclairer un sujet ou un décor, sur le côté (en latéral) ou en contre-jour. Il peut aussi projeter la lumière d'en haut, d'en bas ou à hauteur d'homme.

Quelquefois nommés projos ou gamelles, les projecteurs se classent en plusieurs catégories et sous-catégories.

Projecteurs à face ouverte

Ces projecteurs diffusent un flux lumineux qui est focalisé grâce à un miroir parabolique positionné derrière l'ampoule.

  • Les PAR (projecteurs à réflecteur parabolique en aluminium)

Les projecteurs à réflecteur parabolique aluminé (ou PAR pour Parabolic Aluminium Reflector) sont constitués seulement d'une ampoule halogène de 500 ou 1 000 watts et d'un tube d'aluminium. Ils sont dépourvus de mécanisme d'aprécisément de la focalisation et leur lampe se compose d'un filament allongé, d'un réflecteur et d'une lentille optique. Le faisceau lumineux projeté, de forme ovale, s'appelle la «banane». Ces projecteurs sont le plus souvent utilisés en groupe de six, installés sur des barres, avec ou sans filtre de couleur.

Il existe une grande variété de lampes et de chassis PAR, qui se distinguent par leur dimension, la tension d'utilisation et la puissance (PAR 16, PAR 36, PAR 46, PAR 56, PAR 64). Selon la lampe utilisée, on obtient un éclairage différent : CP60 (lentille lisse), CP61 (lentille martelée, faisceau plus diffus), CP62 (lentille striée, faisceau toujours plus diffus et plus large) et CP95 (lentille particulièrement large, faisceau en nid d'abeille). Aux Etats-Unis, les modèles de lentilles sont énumérées par le code ANSI, soit FFN (très serré), FFP (serré), FFR (Moyen) et FFS (large).

  • La mandarine

La mandarine est le nom courant des projecteurs à face ouverte à réflecteur parabolique dont la focalisation est controlée par le déplacement du réflecteur. Elles utilisent une lampe à tungstène de 800 ou 1 000 watts. Elles sont généralement orange pour l'audiovisuel et noires pour le spectacle.

  • La blonde

La blonde est le nom utilisé pour la mandarine de 2 000 watts. Elle utilise les mêmes principes optiques.

  • La cycliode

La cycliode est un projecteur à lampe tungstène ou halogène à face ouverte avec un réflecteur symétrique (qui produit un bord net), ce qui lui vaut quelquefois le nom de horizode, ou asymétrique (bord flou). Conçue pour éclairer des cycloramas, elle peut s'utiliser en batterie pour diffuser une lumière harmonieuse sur une grande surface, par projection ou par rétroprojection. Les seuls réglages sont la distance du projecteur, le pan et le tilt.

Projecteurs fermés

Projecteur à lentille de Fresnel de la marque Arri, équipé d'une lampe d'une puissance 1000 W, monté sur «trilight».

Les projecteurs fermés disposent de lentilles qui permettent de focaliser le faisceau lumineux. Ils sont plus précis mais, à puissance identique, produisent un flux lumineux moindre, une partie de leur puissance étant absorbée par les lentilles. Les projecteurs plus représentatifs de cette catégorie sont la découpe et la poursuite.

  • La découpe, nommée aussi Leko

La découpe est un projecteur qui permet d'obtenir une focalisation particulièrement précise du faisceau. Il se compose d'une partie contenant la lampe (à tungstène, halogène ou HMI), le réflecteur et la fenêtre de lumière, appelée la "lanterne", et d'un bloc optique contenant les lentilles de focalisation, généralement deux lentilles convergentes. Une manette sert à déplacer les lentilles pour obtenir un éclairage plus net. Une autre manette permet de régler l'ouverture.

La fenêtre de lumière d'une découpe peut accueillir plusieurs accessoires : les couteaux, qui «découpent» la lumière, l'iris qui limite les parties externes du faisceau lumineux, et le porte-gobo qui filtre ou occulte la lumière. La découpe produit une irisation colorée sur les bords du faisceau projeté. Elle se décline en plusieurs variantes selon le nombre de lentilles, le type de miroirs etc.

  • La poursuite ou Follow Spot

La poursuite est un projecteur qui reprend le principe de la découpe, mais qui est positionné sur un trépied et qui est équilibré pour être manipulé en finesse de façon à pouvoir suivre les mouvements d'un artiste sur scène sans tremblement ni sursaut. Elle est équipée d'une plaque de mise au noir qui sert à protéger l'iris de la chaleur dégagée, et d'un changeur de gélatine pour remplacer le diffuseur ou pour produire une lumière de différentes couleurs. La lampe peut être basse tension (lampe halogène de 12 ou 24 volts avec transformateur) ou à décharge (HMI/HDI).

Utilisée le plus souvent pour isoler un personnage ou un élément du décor, la découpe produit un faisceau dont la taille fluctue lorsque on ajuste la position des lentilles. Un dispositif de volets sert à cadrer le faisceau pour obtenir une forme carrée, ce qui permet d'éclairer avec précision un pan de décor, une fenêtre ou un objet. Elle peut être controlée par un machiniste ou électroniquement.

  • Les projecteurs à lentille plan convexe

Ce sont les projecteurs de théâtre par excellence. D'une puissance comprise entre 300 et 2 000 watts, ils projettent une lumière uniforme. Ils sont constitués d'une lentille (fixe) et d'un chariot comprenant la lampe et le miroir de réflexion. En tournant une molette, on avance ou recule le chariot de la lentille, ce qui permet d'élargir ou de diminuer le faisceau lumineux. Ils existent sous deux formes : PC clair, qui fournissent un éclairage aux contours nets, et PC antihalo (à lentille martelée) aux contours un peu flous.

  • Projecteurs à lentille de Fresnel

Les projecteurs à lentille de Fresnel peuvent atteindre jusqu'à 12 000 watts. Ils se définissent par un faisceau plus lumineux au centre que sur les bords, ce qui les destine en particulier à des éclairages d'ambiance ou à des effets de contre-jour.

Autres types de projecteurs

La «pince bol» est un projecteur basique, monté sur un bras amovible et une pince, tombé en désuétude pour l'éclairage de cinéma mais quelquefois utilisé sur les plateaux pour éclairer des tables de travail.
  • Le BT ou Basse Tension

Le BT est une lampe de 250 ou 500 watts alimentée en 12 volts et montée avec son transformateur dans une carcasse. La lampe possède une calotte argentée qui évite à l'ombre du filament d'être projetée sur scène et qui renvoie la lumière vers le réflecteur. La qualité d'éclairage est comparable à celle du PAR malgré une intensité moindre. Elle est en particulier utilisée dans le cas de «douches». Plusieurs BT peuvent être montées en rampe.

  • Les Blinders (ou Molefays)

Ils se composent d'une, deux ou quatre lampes de 650 watts et diffusent une lumière intense sur une large zone.

  • Les projecteurs automatiques

La lyre (ou Moving Head) est un projecteur asservi et le plus souvent pourvu d'une lampe HMI dont chacun des paramètres est contrôlé au moyen d'une commande DMX, le protocole de transfert d'information entre une console de commande ou un ordinateur et des dispositifs de pilotage de projecteurs. Les premiers assemblages de ce type ont été mis au point par la societé americaine Vari-Lite pour la tournée Abacab de Genesis en 1981 et par la compagnie Martin avec ses fameux MAC[1].

Le scan (ou Moving Light), qui dispose d'un miroir inclinable et se contrôle au moyen de commandes DMX. Une évolution de ce dispositif a été développée par la société française Caméléon en 1979 sous le nom de téléscan. Cette gamme de projecteurs est toujours utilisée pour les concerts d'artistes comme Johnny Hallyday, les Pink Floyd, les Rolling Stones, Michel Sardou, etc.

Accessoires

  • La jalousie

Il s'agit d'une série de volets motorisés (comparable à des persiennes) utilisés pour diminuer la quantité de lumière. On utilise les jalousies pour occulter plus ou moins la lumière des projecteurs à lentille de Fresnel qui ne sont peuvent pas être pilotés électriquement. Elles permettent aussi de laisser le projecteur allumé pendant toute la durée d'un spectacle de façon à éviter le bruit de l'amorçage de la lampe, et la durée de rallumage trop longue.

Sur les projecteurs pilotables, les jalousies sont contrôlées à distance jadis de manière électrique en 0-10 volts (analogique) et désormais de manière électronique au moyen du protocole DMX 512.

  • Le changeur de couleur

Cet adaptateur se fixe sur plusieurs types de projecteurs pour placer des filtres et changer la couleur du faisceau. Certains modèles contiennent un rouleau de gélatines commandé par DMX 512, le plus souvent nommé scroller.

  • Le gradateur

Le gradateur ou dimmer (de l'anglais to dim, assombrir) sert à faire fluctuer l'intensité lumineuse d'un projecteur pour éviter que la lampe s'allume brusquement ainsi qu'à pleine puissance. La tension électrique fluctue alors entre 0 et 240 volts, ce qui permet au filament de la lampe de changer d'état : plus ce dernier est excité, plus il dégage de lumière. On passe par conséquent, selon l'intensité électrique, du rouge à l'ambre puis au blanc halogène (3400°K).

Il existe des gradateurs de 2 KW, 3 KW, 5 KW, et plus rarement des unités de 10 KW, en particulier utilisés au cinéma ou au théâtre. Les dimmers ont normalement 1 200 ou 2 400 w/channels

Le gradateur peut être fixe (en armoire dans les locaux prévus à cet effet) ou mobile. Il peut être piloté électroniquement depuis la console du régisseur.

Le rangement des projecteurs

Pour subvenir aux besoins spécifiques d'éclairage de chaque mise en scène, les salles de spectacle sont contraintes d'avoir une quantité importante de projecteurs. Le stock de projecteurs fluctue de deux à une illimitété d'unités selon la taille des salles. Différents types de rangement sont envisageables : les chariots ou le carrousel pour projecteurs. Les chariots font 2 mètres de haut, 2 mètres de large et 1, 5 mètre de profondeur et sont rangés en sous-sol des salles. Le carrousel est une machine installée dans les coulisses et utilise toute la hauteur sous plafond. Cet appareil sert à stocker la totalité des jeux d'éclairage au même lieu et réduit énormément le temps d'installation et désinstallation des jeux de lumières.
