Flou, netteté et contraste

Note :

Il est vivement conseillé de consulter aussi les articles suivants :

Diaphragme Performances de l'œil Iris et diaphragme

Distance orthoscopique Flou, netteté et contraste Profondeur de foyer Profondeur de champ

qui forment un ensemble cohérent et sont nécessaires à la compréhension de ce dernier article.

Note : Cet article est originellement issu de celui intitulé profondeur de champ qui a fait l'objet d'un découpage pour former ou compléter les articles mentionnés ci-dessus.

---

La netteté des images est un sujet fort complexe dont nous n'examinons ici qu'une petite partie.

D'autres informations sont disponibles dans le wikilivre de photographie en cours de rédaction.

Les causes de flou

Les causes de flou sont en effet aussi nombreuses que variées :

• l'objectif est un authentique «cul de bouteille» qui ne donne nulle part une image nette.

Avec un tel outil, la notion de profondeur de champ perd toute signification, inutile d'insister. Comme disait le regretté Chenz, «Il y a les objectifs que j'utilise, ceux que je tolère entre les mains de mes amis et ceux que je conseille à mes ennemis».

• la mise au point est mauvaise : le photographe ne voit plus particulièrement clair, l'autofocus est fatigué, ou le modèle s'est déplacé.
• la pellicule ou le capteur a une structure trop grossière comparé au résultat escompté.
• le photographe a la tremblote...
• etc.

Plus ou moins flou ?

Quelle que soit la qualité d'un objectif, l'image qu'il donne d'un point lumineux n'est jamais un point, mais une tache aux bords plus ou moins diffus, le plus souvent accompagnée de cercles de diffraction concentriques. Ce phénomène porte le nom de tache d'Airy.

Essai de définition

Si le flou n'est pas trop important, les taches-images de deux points voisins peuvent être distinguées ; sinon, elles fusionnent et l'information est perdue. La limite à partir de laquelle cette fusion se produit est extrêmement complexe à définir. Par la suite, les choses se compliquent toujours car la granulation de la pellicule ou la pixellisation due à la structure du capteur, suivis du tirage sur papier ou de la projection, interviennent à leur tour pour dégrader l'image.

Il est plus sage, pour fonder un raisonnement cohérent sur la question qui nous occupe ici, de partir des hypothèses suivantes :

• toutes les causes de flou sont négligées, sauf celles qui concernent les paramètres purement géométriques concourant à la formation de l'image.
• l'objectif utilisé est optiquement parfait et donne par conséquent, d'une source ponctuelle, une image elle aussi ponctuelle.
• les images sont examinées toujours depuis la distance orthoscopique.

Pour qu'une zone soit dite nette (avec nos hypothèses), deux points du sujet M et N, qui peuvent être distingués à l'œil nu depuis le point de vue (au moment de la prise de vue), doivent être traduits sous la forme de deux points m et n de l'image visibles nettement depuis la distance orthoscopique.

Essai de quantification

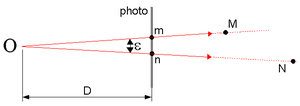

Cette figure montre principalement deux choses :

• l'observateur ne peut pas savoir si les deux points sont dans le même plan. Les conséquences de la différence de distance devront être étudiées scindément ;
• La distance mn dépend de la taille de la photo. Pour avoir un résultat constant, il faut par conséquent se ramener au pouvoir séparateur angulaire maximal de l'œil, noté ε, sur l'image.

mn = εD soit en pratique .

Autres facteurs

Il faut bien comprendre que cet angle limite n'est qu'une valeur de référence, nécessairement arbitraire.

La vision d'une petite tache ou d'un trait fin dépend au moins tout autant, sinon plus, du contraste local et de la netteté de ses bords que de ses dimensions. Positionné à 1 m d'une surface blanche bien éclairée, l'œil «normal» y distinguera le plus souvent un point noir de 0, 25 mm de diamètre, par conséquent de taille inférieure à la limite donnée ci-dessus, mais pas une tache jaune pâle de 1 mm de diamètre, néenmoins bien plus grande.

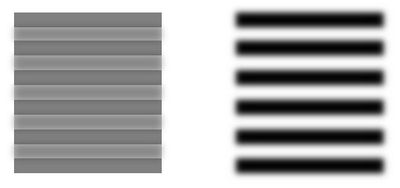

Un manque de contraste donne en effet l'impression trompeuse d'un manque de netteté ; les images ci-dessous vous en convaincront, pour peu que vous vous éloigniiez quelque peu de votre écran.

On peut remarquer au passage, à droite, un effet de bord : l'œil augmente les contrastes des frontières des lignes grises. Ces dernières ne donnent plus l'impression d'être uniformes mais néenmoins elles le sont bel et bien.

Un objectif, une prise de vue et un traitement de qualité donneront généralement, dans certaines zones de l'image, des détails trop fins pour que l'œil puisse les percevoir. Sur cette image, il existe au niveau du texte une bande perçue comme nette mais dont les limites sont complexes à définir avec, en-deçà et au-delà, deux zones perçues comme floues. Au centre de cette bande se trouvent (sur l'image originale) de fins détails invisibles depuis la distance D mais discernables qui plus est près ou, le cas échéant, avec un microscope.

Voir aussi

• wikilivre de photographie - Netteté des images photographiques
